自从Google Earth(虚拟地球)诞生后，其强大清晰的卫星图像、结合地形和3D建筑物的功能，让你弹指之间就可尽享世界各地的地理资讯。你可以在虚拟世界中鸟瞰地球，如同一只雄鹰在大峡谷中自由飞翔，登陆峡谷顶峰，潜入峡谷深渊......
对于惯用 AutoCAD 工程作图的人，特别是城市规划、小区规划设计师一定会想到如何将 AutoCAD 的图纸放入 Google Earth 中，以便结合地形、地貌进行观察。由于 Google Earth 对线、面的编辑功能有限，如果能利用 AutoCAD 强大的三维作图功能，再将图纸导入到 Google Earth 中，将是件赏心悦目的事！
Acad2Kml (将AutoCAD图元导入Google Earth) 就是因为这样而诞生了！有了她你可以毫不费力地在真实地形上圈地盖楼(甚至是3D的)，你可以足不出户就知道规划设计是否与遥远基地的环境天衣无缝......
● 免费免注册绿色软件；
● 程序小巧，除说明外只有一个文件；
● 程序由 Visual LISP 编译而成，是 AutoCAD 外挂程序，支持 AutoCAD 2004 及以上版。
返回目录
1．图元从AutoCAD导入Goolge Earth前后对比

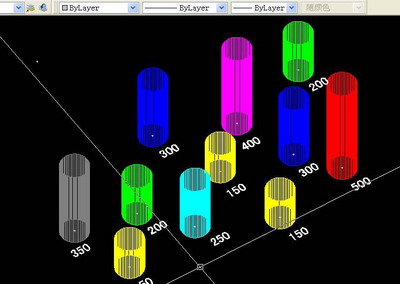

转换前在AutoCAD中的图元：

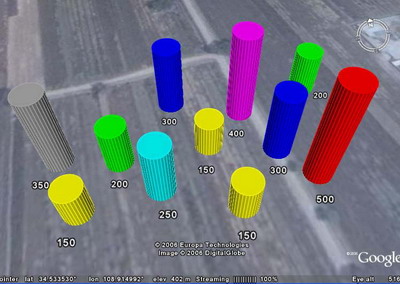

转换后在Google Earth中的图元：

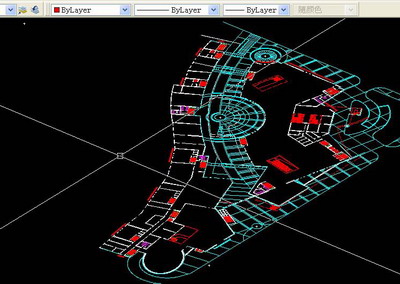

转换前在AutoCAD中的图元：

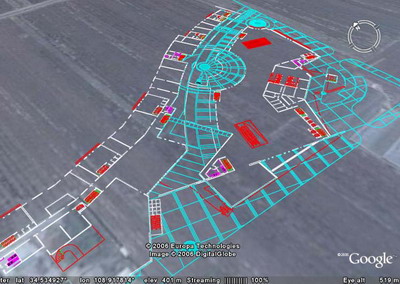

转换后在Google Earth中的图元：

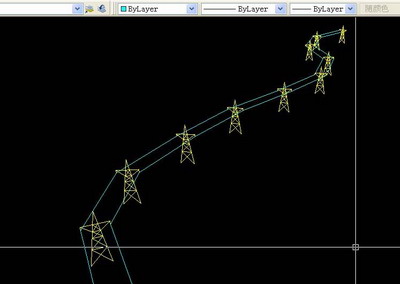

转换前在AutoCAD中的图元：
转换后在Google Earth中的图元：

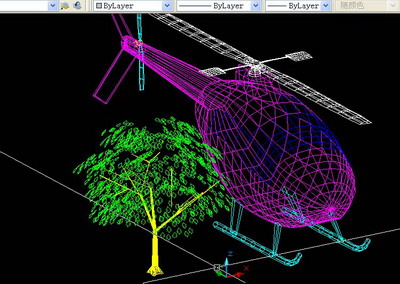

转换前在AutoCAD中的图元：
转换后在Google Earth中的图元：
2．程序设计要点及参考常数：
● 地球形状为人所知作为一个扁圆球体。
地球的极性半径是从其中心到北极或南极的距离，大约6356.9公里。
地球的赤道半径是从其中心到赤道的距离，大约6378.5公里。
我们航天上用到的是经过拟合的平半径6378140米。
也就是说对地球不规则球体进行等价处理得到的半径。
● 大地原点在我国中部地区，推算坐标的精度比较均匀，位于陕西省泾阳县永乐镇，在西安市以北60km，可简称西安原点。大地经纬度的概略值是：Lk=108°55′，Bk=34°32′。大地原点大地起算数据详细数值有待国家正式发表。
● 在不同经线上，每纬度1°的距离d相对固定：d=(pi*R)/180
● 在同一纬线上，每经度1°的距离d相对固定：d=(pi*R*cosW)/180 ?其中W为该纬度。
● 地面上任意两点距离d的计算公式为：d=111.12cos{1/[sinΦAsinΦB + cosΦAcosΦBcos(λB-λA)]}
其中A点经度、纬度分别为λA和ΦA， B点的经度、纬度分别为λB和ΦB。

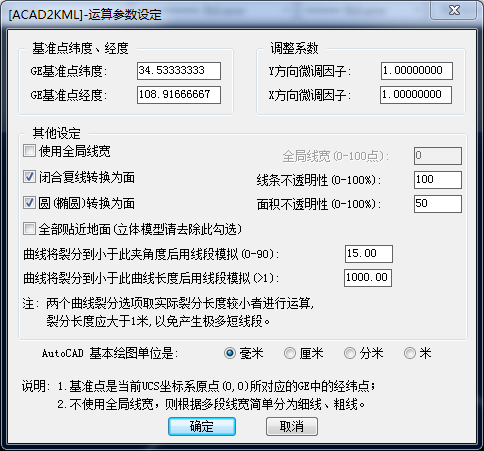

3．软件介面：
4.使用方法：
● 软件包解压后将文件“acad2kml.vlx”放入AutoCAD的“支持文件搜索路径”中，如：“C:\Program Files\AutoCAD
2004\Support”；
● 加载方法有三：
1）在AutoCAD中点取 [菜单-工具-加载应用程序...] ，选择"acad2kml.vlx"即可加载；
2）在AutoCAD的命令提示符下输入“(load "acad2kml.vlx")”也可加载；
3）直接将文件"acad2kml.vlx"拖拽入AutoCAD绘图区也可加载；
● 在AutoCAD的命令提示符下输入“acad2kml”即可发动程序。
5.适用范围及限制：
● 支持 AutoCAD 2004 及以上版。
● 程序现在支持这些图元：3DFACE、LINE、LWPOLYLINE、POLYLINE、CIRCLE、ARC、TEXT、ELLIPSE、SPLINE。如果要输出其他图元，请炸碎或者预先转换成这些图元；
● 支持 AutoCAD 的所有颜色，即 AutoCAD 的颜色号：1号 - 255号；
● AutoCAD 中当前用户坐标系统 UCS 要平行于世界坐标系统 WCS，所转换图元的坐标系统 OCS 也要平行于世界坐标系统WCS；
● 如果所选的 TEXT 图元中含有汉字，为避免乱码则需用文本编辑软件(如“记事本”)将.kml文件另存为(UTF-8)格式。
6.程序使用要点：
● 绘图比例：一般情况下，在 AutoCAD 下作图是不用考虑比例问题的，也就是说永远用1:1来画图，比如一辆小车1800mm宽，在 AutoCAD 中就取1800个单位(缺省单位为mm)，打印输出图纸时才考虑按比例缩放。图元导入 Google Earth 则不用缩放。
● 定位：在 Google Earth 中找到你的基地，并找到一个可以确定的基准点，记下其经纬度，如“23.534412,116.934511”，采用小数的形式，不要采用度分秒的格式。再进入 AutoCAD，将用户坐标系 ucs 的原点(0,0)重新定位到与该基准点对应的位置上(用
ucs - o 命令)，不必真正改变图元的坐标。最后发动 acad2kml，将刚才记下的经纬度“23.534412,116.934511”作为基准点回应程序就行了。
